PATTERNMASTER SYSTEMS. Улучшенная реальность

Введение

Американская компания PATTERNMASTER уже много лет является одним из мировых лидеров по производству дульных устройств для гладкоствольного оружия. В отличие от других производителей данной продукции, конструкторы компании PATTERNMASTER в своих конструкторских решениях применяют системы, которые работают за счет давления внутри-ствольных газов и совершают концентрацию дробового снаряда воздействием пневматического удара. Указанное воздействие на пучок дроби происходит внутри стабилизатора дульного устройства, посредством одной из систем компании PATTERNMASTER. Данные системы относятся к разряду газоотводных систем и имеют названия ANACONDA и STUD RING. Подобная система уже применялась в 20-м веке. Так ЦКИБ СОО применила в конце 60-х, начале 70-х, систему, которая в то время называлась «ТУЛА ЧОК». Суть работы системы заключалась в том, что за 18 см до среза ствола, конструкторы усмотрели некое расширение ствола, в среднем до 0,5 мм. Данное решение заключалось в плавном переходе в виде конуса к цилиндру большего диаметра, чем диаметр ствола, и в обратном порядке отрицательным конусом на сужение до стартового размера диаметра ствола. Затем геометрия ствола принимала форму раструба расчетной по системе конфигурации и размеров в диаметре. Суть работы системы заключалась в том, что как только обтюратор пыжа входил в больший диаметр внутренней геометрии ствола, внутри системы. Газы мгновенно обгоняли снаряд, прорываясь в щель между обтюратором пыжа и внутренней стенкой ствола. Совершали пневматический удар по снаряду дроби и вместе со снарядом выходили через срез ствола в стрелковое пространство. Данное действие в сочетании с би-конической конструкцией системы, позволяло добиться весьма широкого и равномерного боя ружья. Именно такая система присутствовала в ружье Юрия Цуранова, когда он установил мировой рекорд и выбил 200 из 200 возможных тарелочек и стал чемпионом. Но это история давно минувших дней. Я же предлагаю взглянуть изнутри на глобально измененную систему тех лет. Которая позволила совершить определенного рода прорыв, как технологический, так и системный, в формировании снаряда дроби и управлении его полетом.

В современных системах компании PATTERNMASTER используется тот факт, что движение газов внутри ствола до 12 раз быстрее, чем движение самого снаряда. И лишь благодаря работе обтюратора пыжа, газы не могут обогнать снаряд внутри ствола при прохождении снарядом ствола от снарядного входа, до самого среза ствола гладкоствольного оружия. Таким образом, если система позволит газам обойти обтюратор пыжа, газы тут же обгонят снаряд и с учетом возможности системы направить внутриствольные газы в нужном направлении и нужных характеристиках скорости и давления последних мы получим пневматический удар, направленный от стенок канала ствола на фронтальные дробины пучка дроби, который, как нам известно, имеет внутри ствола цилиндрическую форму. Данное воздействие на дробовой снаряд, естественно приведет к его концентрации. То бишь к улучшению кучности боя вашего ружья.

На фото выше вы можете увидеть, как на системе STUD RING внутриствольные газы прошли в щели, которые образовались, когда зубчики системы приподняли юбку обтюратора и справа и слева от зубчика. Таким образом система STUD RING работает за счет того, что делает возможным контролируемый прорыв газов через зубья самой системы. Что позволяет газам атаковать направленным по оси выстрела пневматическим ударом по дробовому снаряду. Отсюда и действие системы мы назовем как «ОСЕВАЯ ГАЗООТВОДНАЯ СИСТЕМА». При этом надо понимать, что чем жестче будет юбка обтюратора пыжа, тем больше будет образованна щель между зубцом системы (нарезом) и полем нарезов (площадкой между зубьями системы). Данный факт позволяет нам понять что чем больше будет щель, тем больше объём газов пройдёт через систему и тем сильнее будет пневмоудар по снаряду дроби. И в свою очередь, чем мягче будет пластик обтюратора пыжа и тоньше будут его стен-ки, тем плотнее он обожмёт нарез и щель между нарезом и полем нарезов будет меньше. То бишь то, с какой силой газы будут атаковать ваш снаряд дроби, напрямую зависит от пропускной способности системы. Которая на прямую зависит от вышеуказанных факторов, влияющих на её работу. Ведь чем сильнее будет удар газом по снаряду, тем лучше будет концентрация пучка дроби и кучнее бой вашего ружья. И раз уже мы уяснили тот факт, что от объёма газов и силы их удара по снаряду зависят характеристики работы системы, то естественно мы можем, меняя обтюраторы пыжей, добиваться от системы большей или меньшей концентрации снаряда дроби. Но только ли это может влиять на работу пневматических систем, устанавливаемых на дульных устройствах. Конечно же нет. Вторым фактором, влияющим на работу системы, является продолжительность атаки во время пневмоудара. Взглянем ещё раз на форму нарезов системы STUD RING и увидим, что нарез имеет определенную длину. Соответственно всё то время, пока обтюратор пыжа приподнят нарезом, система атакует ваш снаряд. И как только обтюратор пройдет всю длину нареза, он опять будет иметь возможность плотно обжать стенки стабилизатора дульного устройства и не пропускать внутриствольные газы к снаряду. Учитывая всё изложенное выше, мы имеем тот факт, что чем выше скорость движения снаряда по системе и стволу в целом, тем меньшее время происходит атака давлением внутри-ствольных газов проходящего систему дробового снаряда.

Теперь давайте разберемся как же работает ещё одна система присутствующая в дульных устройствах производимых компанией PATTERNMASTER. Система ANACONDA, давно уже завоевавшая доверие и высокий авторитет не только у охотников Запада и Европы, но и охотников России и за её пределами.

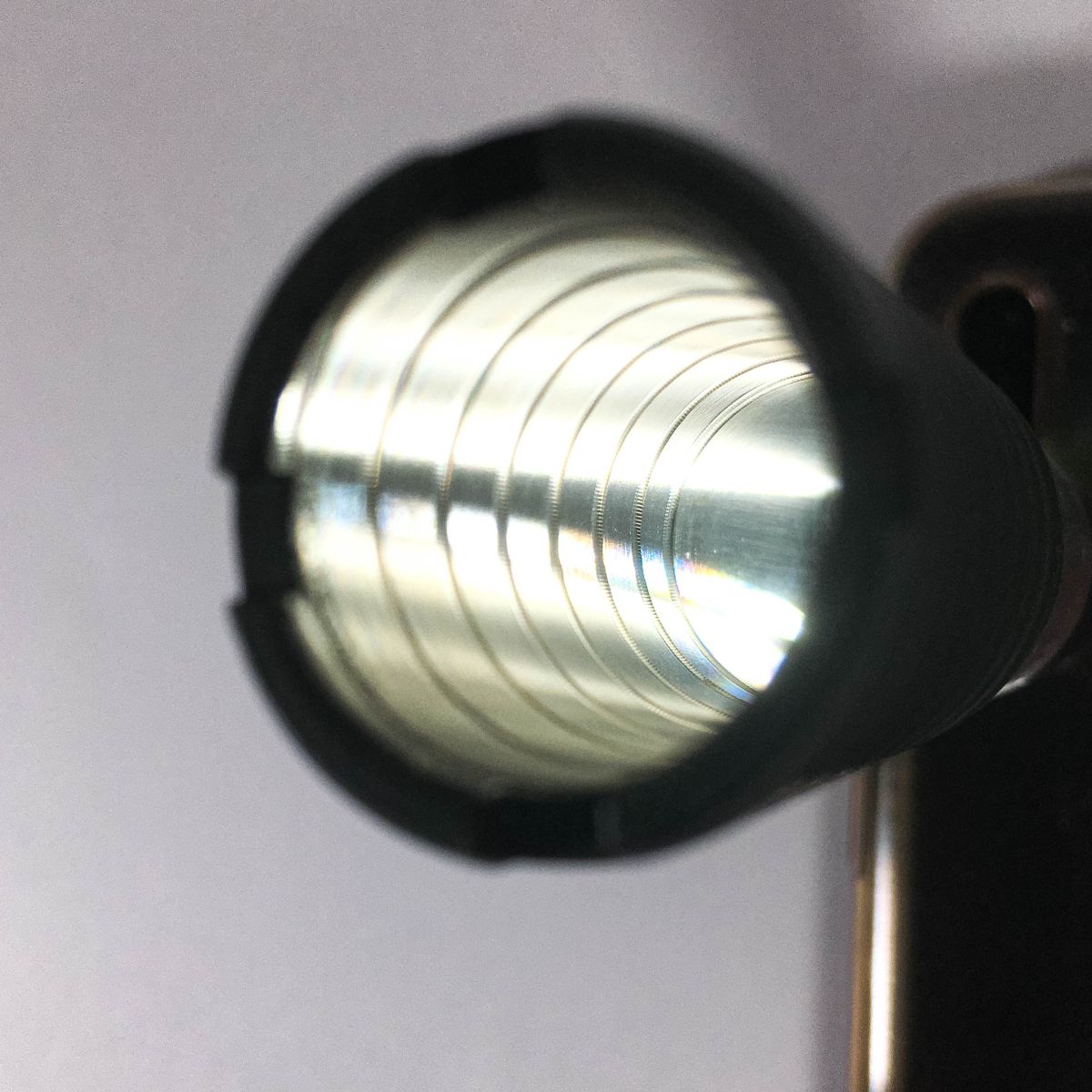

На фото выше вы можете увидеть как именно выглядит газоотводящий тунель системы ANACONDA. В данной системе контролируемый прорыв внутри-ствольных газов происходит за счёт газо-отводящего тунеля. Высверленного в стенке стабилизатора. В разных типах дульных устройств используются стабилизаторы длиной от одного дюйма (25,4 мм), до полтора дюйма (38,1 мм). Тунель системы высверлен внутри стабилизатора по спирали. При этом старт тунеля начинается на входе в стабилизатор, и заканчивается на срезе стабилизатора, выводя весь объём рабочих газов в атмосферу, одновременно со снарядом дроби. При этом совместный выход внутриствольных газов в одной оси со снарядом дроби имеет очень хорошее практическое влияние на формирование дробового снопа в околоствольном пространстве. Так как выходящие со снарядом газы разбивают плотный атмосферный слой воздуха и снижают удар снаряда в последнего. Уплотнение околоствольного воздушного пространства происходит по той причине, что снаряд двигаясь по стволу выталкивает весь объём атмосферных газов находящихся внутри ствола до производства выстрела. Указанный объем газов на короткое время делает плотность воздуха в околоствольном пространстве выше, чем в остальном стрелковом пространстве, которое придется преодолеть снаряду во время движения снаряда к цели.

Буквально все системы, которые разработала компания PATTERNMASTER и весь продукт компании, который Вы сегодня можете приобрести на рынке, имеет относительно всех других подобных систем, очень короткий дробовой сноп. В большинстве случаев на дистанции 50 метров. Длина дробового снопа, создаваемая вашими штатными чоками, будет равен 10-12% от длины дистанции выстрела. То бишь, на 50 метров, длина дробового снопа после выстрела штатным чоком составит от 5-6,2 метра. При этом длина снопа будет зависеть ещё и от размера поражающего элемента самого снаряда. Так как мелкая дробь быстрее теряет скорость в пространстве, она более подвержена влиянию атмосферных характеристик выстрела и поэтому разница скоростей отдельно взятых дробин снопа будет более существенна, нежели на крупных дробях.

Для чего же все прогрессивные компании США, которые на сегодняшний день производят и продают дульные устройства, борятся за сокращение длины дробового снопа?

Ответ для специалистов в области баллистики дробового выстрела всегда очевиден, но рядовой охотник или стрелок стендовик не всегда знает полноценный ответ на этот вопрос. Глубокая суть ответа, кроется в познании того факта, что на резкость боя значительно влияет потеря скорости поражающего элемента в стрелковом пространстве. И как мы знаем, дробь, проходя весь путь от среза ствола или дульного устройства, либо чока вашего ружья, до цели, постоянно меняет скорость. Другими словами скорость передовых дробин снопа всегда выше дробин, летящих позади них. Но по факту дробины летящие впереди снопа встречают большее атмосферное сопротивление, чем дробины пересекающие стрелковое пространство после них. Это происходит в силу того, что впереди летящие дробины рассекая воздух в стрелковом пространстве, разряжают его. Чем сильно облегчают движение последующих дробин в пространстве. И соответственно из за разности сопротивлений впереди летящие дробины теряют скорость значительно быстрее, чем следующие за ними. Естественно позади летящие дробины обгоняют впереди летящие дробинки, а следующие за ними в свою очередь обгоняют и их. Таким образом, если мы разделим сноп на воображаемые эшелоны дробин. Летящих волнами подобно радио-волнам, то смена одного эшелона на другой, будет являться циклом дробового снопа. И чем меньше вес поражающего элемента дробового снопа, тем с большей цикличностью сноп будет проходить стрелковое пространство.

Здесь думаю сразу нужно сделать замечание, по поводу вышеизложенного. Многие люди, смотря наш накал или читая мои комментарии, пытаются найти подобную информацию в просторах русскоязычного  интернета. И зря они это делают. Вы попросту практически ничего не найдете. По той простой причине, что в нашей стране изучение баллистики дробового снопа и формирования дробового снопа в пространстве, на сегодняшний день находится практически на нулевом уровне. И найти какую-то хоть мало-мальски стоящую информацию у Вас на вряд ли получиться. Так что самым правильным решением для вас, будет углубиться в чтение наших статей и изучение наших познавательных видео на нашем канале. Вместо того, что бы слушать людей заблуждающихся в собственных сказках и страдающих от собственной глупости.

Так вот. Если вы внимательно обработали вышеизложенную информацию, то вы наверняка поняли, что чем короче длина дробового снопа, тем меньше теряют скорость дробины в стрелковом пространстве. Более того, учитывая скорость бокового смещения самих целей. Таких как к примеру гусь. А это ни много, ни мало а 25-30 метров в секунду в среднем диапазоне скоростей. То учитывая остаточную скорость и длину снопа, несложно посчитать, сколь мало дробин будет в непосредственном контакте с целью. Если дробовой сноп будет чрезмерно растянут. Именно по этой причине на чоках, которые идут в комплекте с вашим ружьем. Вам приходится брать самые тугие конусы. Для того что бы хоть как то. Хотя бы с помощью повышенного коеффицента сгущения к центру доносить до цели необходимое количество поражающего элемента. Системным дульным устройствам это не нужно. Так как при коротком снопе и при кучности боя на 15-20% меньше, чем на штатных чоках. Импланы, то бишь дульные устройства сторонних фирм производителей. Без труда и с большей резкостью боя, донесут до вашей цели значительно больше дробин и с большей скоростью перемещения в пространстве. Доказано, что системы PATTERNMASTER способны на одних и тех же боеприпасах, со схожими характеристиками боя. Давать резкость боя выше, от 15-45%. Практические отстрелы на нашем канале, есть тому живое подтверждение. Равно как и отстрелы в присутствии гостей нашего канала. Участвующих в испытательных отстрелах лично и даже не редко с использованием именно тех боеприпасов, с которыми эти люди ходят на свои охоты.

Возможно я и затянул эту статью. Но признайтесь честно. Можно ли было сказать меньше там, где вообще ничего не сказано. Уместно ли экономить фразы там, где люди ищут знания о том, что их связывает с целью, по которой они стреляют. Какие законы и какие физические действия сопровождают наш с вами выстрел? Об этом, и многом другом. Вы узнаете на нашем сайте и нашем Ютуб-канале под назва-нием «CHOKE CHOKE».

Друзья, не перестаю удивляться тому, какие достойные и добродушные люди смотрят наш канал. Настоящие люди, с настоящим человеческим сердцем. Ваша поддержка. Ваша помощь. Это вклад в развитие нашего канала и деятельности в целом. Который очень трудно переоценить. Спасибо всем вам за всё, что вы делаете для нас!!!

Станислав Михайлов - 9 февраля 2021 г.
